裝配天平

本節描述如何開箱取出新天平，設置并準備用于操作。完成本節中描述的步驟后，天平即可準備進行操作。

開箱并檢查交付項目

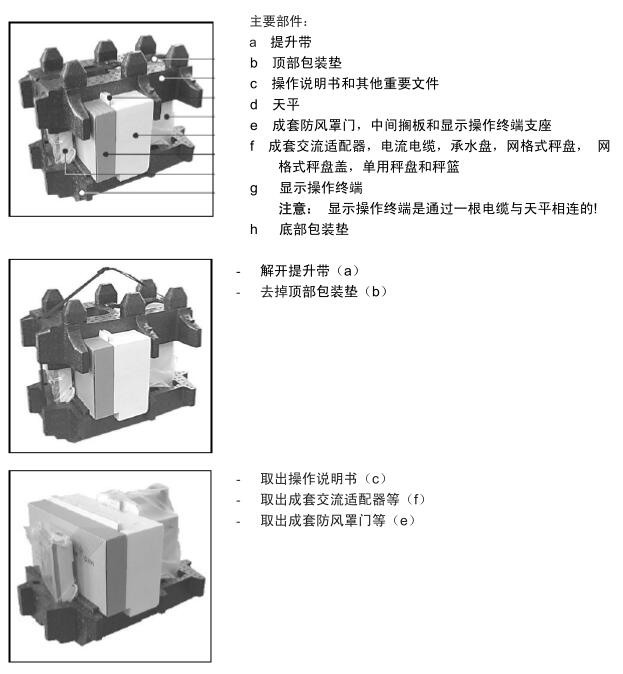

取出天平

使用提升帶將天平提升到包裝箱外。

檢查交付項目

標準交貨范圍包含下列項目：

帶顯示操作終端的 XP 分析天平

成套防風罩門，中間擱板和顯示操作終端支座

網格秤盤

鉻鎳鋼網格秤盤蓋（網格秤盤的附件）

安裝在網格秤盤上的成套單用鋁秤盤（10 個稱盤）

秤籃

承水盤

帶所在國專用電力電纜的交流適配器

顯示操作終端的防護蓋

清潔刷

產品證書

CE 符合性證書

操作說明書（本文件）

拆箱、重新裝箱和裝配說明書

“用梅特勒-托利多天平正確稱量” 小冊子

裝配天平

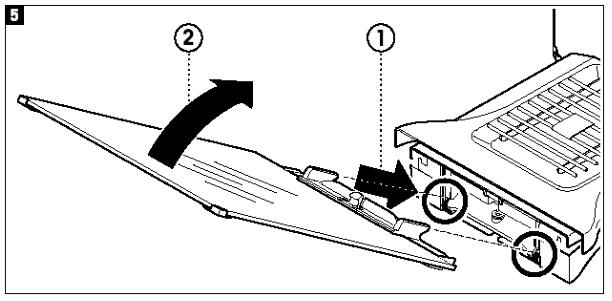

根據下列說明插入防風罩的側門（參見圖4）：

以一個約30°的角度將側門插入2個孔中（詳見插圖）。

檢查側門是否如“前視圖”中所示那樣正確插入！

靠著天平向上旋轉側門直到其卡嗒一聲嚙合。

側門必須容易轉動，否則即表明沒有正確插入。

插入防風罩的第二個側門。其步驟相同。

將各個側門完全推至后面。

插入防風罩的前玻璃：

在天平前面的底部，以一定角度從上向下移動直到防風罩前玻璃的兩個鉤掛在滾輪上。

向上旋轉防風罩的前玻璃直到其嚙合。

- 插入顯示操作終端支座：

首先通過顯示操作終端支座將電纜敷設到導軌中。

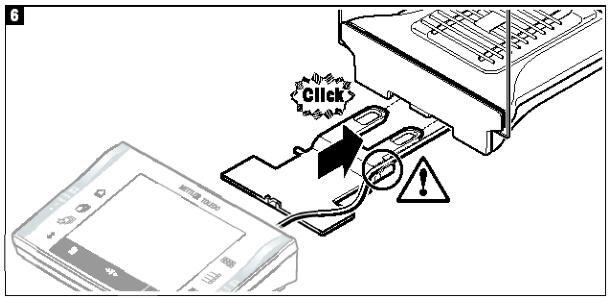

將顯示操作終端支座插入防風罩的前玻璃的孔中。

重要提示：防風罩的前玻璃必須啪噠一聲嚙合就位。

- 安裝顯示操作終端：

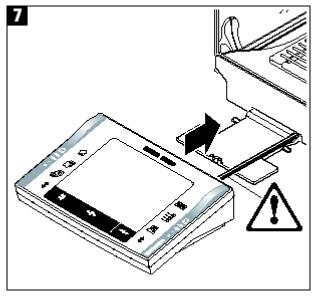

將顯示操作終端安置在支座的中心位置上并靠著天平推送直到顯示操作終端支座在前面略微使其向下轉動。

注意：您可以將電纜推入天平中。

重要提示：天平和顯示操作終端并未用顯示操作終端支座緊固在一起！用手搬運時，始終應牢固握緊天平和顯示操作終端

注意：若電纜長度允許的話，您還可以將顯示操作終端安置在顯示操作終端支座外的任何天平周?chē)恢蒙稀?/p>

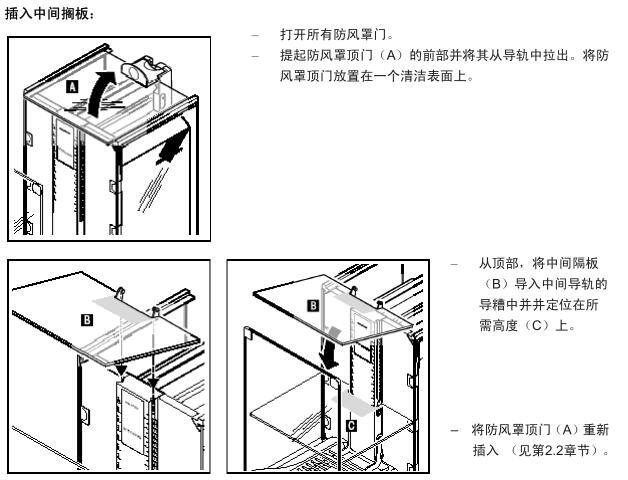

中間擱板防風罩

您可以使用中間擱板來減小稱量室的體積，從而使天平能更塊地顯示結果。您還可以選擇適應中間擱板上的稱量材料。

選擇位置

選擇一個盡可能水平的、穩定、無振動的位置。表面必須能夠安全地支撐滿載天平的質量。

避免下列情況：

–陽光直射

–強風（如來自風扇或空調器）

–過大溫度波動

如果天平從開始起就不在水平位置上，則必須在初始操作期間將其調平

電源

天平配有一個交流適配器和所在國專用電力電纜。交流適配器適用于下列范圍內的所有電源電壓：

100 - 240 VAC， -10/+15%， 50/60 Hz。

檢查本地電源電壓是否在此范圍內。如果不在此范圍內，則決不可將天平或交流適配器接到電源上

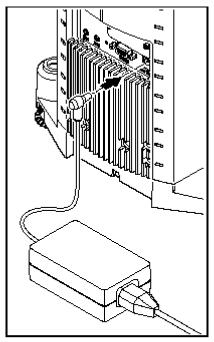

將交流適配器插到天平背部的連接插座上（見圖示）并插到電源上。

重要說明： 以不會受損和不會妨礙日常稱量工作的方式安裝電纜。確保交流適配器永遠不會與液體接觸。

將天平接通電源后，天平將執行一次自檢，然后準備進行操作。

注意：如果顯示屏在電源接頭工作時仍保持暗色，則首先斷開天平電源，通過按兩個按鈕（A）打開顯示操作終端，然后旋轉打開的顯示操作終端的上部并檢查（B）是否正確插入。

玻璃防風罩的操作

天平的玻璃防風罩能夠適應各種環境條件和稱量形式以及稱量和裝載類型。

玻璃防風罩的各扇門可以通過"上下"鍵、“SmartSens”紅外感應器或通過手動來打開和關閉。

通過向上/向內和向下/向外移動3個外部把手嘗試各種不同的組合。我們建議您將玻璃防風罩裝配得只能在裝載天平的一側上打開。這樣就可以提高天平工作速度，因?yàn)榇藭r(shí)產生的不利空氣流要少于同時打開玻璃防風罩的兩個門時所產生的不利空氣流。

對于 電動門操作而言，必須連接把手：

側門：向內轉動把手

頂門：把手在水平位置上

對于 手動門操作而言，必須斷開把手：

側門：向外轉動把手

頂門：把手在水平位置上

注意：最好在關閉防風罩時進行連接。

設定讀數角度和顯示操作終端的位置

設定讀數角度

要改變閱讀角，請按入顯示操作終端背部的兩個按鈕（A）。然后可以向上或向下拉顯示操作終端頂部直到其嚙合到所需位置上。共有3個校準位置可共選用。

拆下顯示操作終端并將其放置在靠近天平的位置上

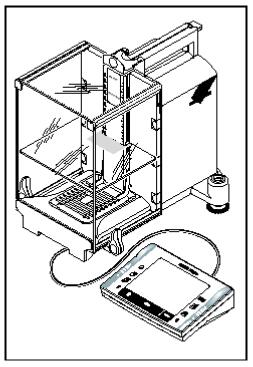

用一根電纜將顯示操作終端接到天平上。為了確保您的工作場所的最佳設置，可以將顯示操作終端從天平上取下并獨立進行定位。

獨立裝配顯示操作終端（見圖示）。

–關閉天平。

–小心地將顯示操作終端從支座上提起。

您可以將顯示操作終端支座留在天平上或者將其拆下。

–小心地從天平中拉出電纜至盡可能遠處。

–將顯示操作終端放置在所需位置上。

重要說明：還可以將電纜從天平的背部引出。

運輸天平

切斷天平電源并從天平上拆下交流適配器電纜和任何接口電纜。

短距離運輸

如果您想在短距離內將天平移到一個新位置，請按照下列說明進行：

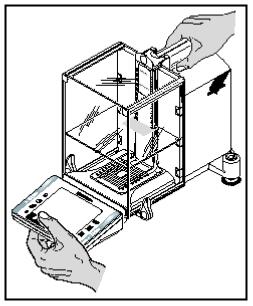

用一只手握緊防風罩的頂門導桿。用另一只手握緊顯示操作終端。小心地提起天平并將其運送到新位置。

顯示操作終端并未剛性緊固到天平上，因此必須始終用一只手握緊天平并用另一只手握緊顯示操作終端。

切勿用玻璃防風罩或冷卻部件提升天平，因?yàn)檫@會導致?lián)p壞!

長距離運輸

如果您想長距離運輸或發送天平，或者不能垂直運輸天平時，請使用

拆卸下列零部件：

- 從顯示操作終端支座上提出顯示操作終端（1）并放到支座旁邊。

- 從天平上拉出顯示操作終端支座（2）。

- 將防風罩的前玻璃（3）轉到遠離天平處。

- 小心地靠著各自的把手合攏防風罩的側玻璃（4+5）并將側玻璃從導軌中拉出。

- 向上旋轉防風罩頂門（6）的前部并將頂門從導軌中拉出。

- 提起中間擱板（9）的前部并將其想上拉出。

- 小心地提起網格式秤盤（7）的前部并從導軌中提出。

- 向前拉出承水盤（8）。

包裝防風罩、中間擱板和顯示操作終端支座（位號2-6和9）

將這些零部件放置在原始包裝中提供的箱格中。

注意：我們建議您在防風罩的側玻璃間鋪一層紙。

包裝交流適配器、電源電纜和單個零部件

- 將交流適配器和電源電纜放到包裝中。

- 將承水盤（8）倒置放到包裝中。

- 將網格式秤盤（7）倒置放到承水盤上。

- 稱藍

- 將運輸保護裝置推到稱盤導軌上。

- 將防風罩頂門的導軌完全推到前面。

- 向上旋轉防風罩側門的把手，并將此門也完全推到前面。

必須完全遵循這些說明，否則可能會在將天平插入包裝墊時損壞天平。

注意：為了包裝天平和顯示操作終端，均為其配備了一個防護罩。為了使您能更好地看清各個項目的定位并未在插圖中標示這些防護罩。然而，我們建議您最好使用這些防護罩。

- 將顯示操作終端放在天平上（見圖示）并小心地將天平插入底部包裝墊中。

- 握緊顯示操作終端并將其放在稱臺上的其他包裝墊的前面。

- 將帶防風罩玻璃的包裝組件插入包裝墊中（見圖示）。

-將帶交流適配器的組件放置到帶防風罩玻璃的組件的前面。

- 如圖所示，將顯示操作終端插入包裝墊中。

- 現在將頂部包裝墊放在適當?shù)奈恢蒙希⒁庹_定位該包裝墊。

- 從兩個包裝墊周?chē)┻^(guò)提升帶（見圖示）并扣緊至其緊靠包裝。

- 此時可以用提升帶提起包裝好的天平并將其插入運輸箱中。

天平的下掛稱量

為了能夠在工作表面下進行稱量（天平的下掛稱量），為天平配備了一個專用吊鉤。

–關閉天平， 從天平背部旋下交流適配器電纜接頭并拆下電纜。

–拆下任何接口電纜。

–將所有玻璃防風罩的門都完全推到后面。

–將顯示操作終端提離顯示操作終端支座。打開顯示操作終端并小心地拉出連接電纜。將顯示操作終端安置到天平的側面上。

–將天平拉到剛好能從下面看到開口（見圖1）的稱臺邊緣處。

–擰松螺釘至能夠?qū)⑸w板轉到側面并容易接近用于天平的下掛稱量的吊鉤。此時必須通過擰緊螺釘來將蓋板緊固在新位置上（見圖2）。

然后使天平回復至其正常位置并重新安裝所有部件，包括顯示操作終端電纜。

安裝一次性鋁盤

若要安裝一次性鋁盤，可從稱量室拆下網格式秤盤

- 自高處將一次性鋁盤放到網格式秤盤上。

安裝 ErgoClip

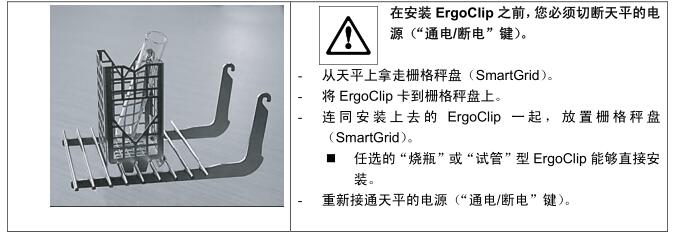

要想安裝供貨中包括的 ErgoClip，或任選的 ErgoClip，請按下列步驟執行：

重要提示！

如果您在執行安裝工作之前沒有切斷天平的電源，那么“FACT”功能不會被激活。

原因：添加 ErgoClip 會導致天平的靜載公差范圍被超出。因此，天平不會激活“FACT”，以便不會干擾“假設的”稱量操作。

當顯示器上出現了這種狀態圖標時，它的意思是“天平想執行 FACT”，但不能。

安裝網格式秤盤蓋

- 為便于安裝，從稱量室拆下網格式秤盤。

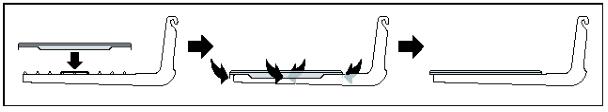

- 將蓋輕輕地按到網格式秤盤上。
