合金鋼材料，鍍鎳,雙剪梁結構，焊接密封，壓向承載。
防護等級IP68.
適用于電子汽車衡、料斗秤、軌道衡及各類電子稱重設備。
推薦選擇型號：
| xxklb | C3 | HM9C-C3-xxk-9B |
| 10klb-15klb通過德國PTB C3級測試。 | ||
技術指標
| 額定載荷 | klb | 10/20/30/40/50/60/75 |
| 精度 | C3 | |
| 最大檢定分度數 | n max | 3000 |
| 最小檢定分度值 | v min | Emax/10000 |
| 綜合誤差 | (%FS) | ≤±0.020 |
| 蠕變 | (%FS/30min) | ≤±0.016 |
| 溫度對輸出靈敏度的影響 | (%FS/10℃) | ≤±0.011 |
| 溫度對零點輸出的影響 | (%FS/10℃) | ≤±0.015 |
| 輸出靈敏度 | (mv/v) | 3.0±0.008 |
| 輸入阻抗 | (Ω) | 700±7 |
| 輸出阻抗 | (Ω) | 703±4 |
| 絕緣阻抗 | (MΩ) | ≥5000(50VDC) |
| 零點輸出 | (%FS) | ≤±1.0 |
| 溫度補償范圍 | (℃) | -10～+40 |
| 允許使用溫度范圍 | (℃) | -35～+70 |
| 推薦激勵電壓 | (V) | 5～12(DC) |
| 最大激勵電壓 | (V) | 18(DC) |
| 安全過載范圍 | (%FS) | 150 |
| 極限過載范圍 | (%FS) | 300 |
| ATEX等級(可選) | II1G Ex ia 1C T4 II1D Ex ia D20 T73℃ II3G Ex nL IIC T4 |

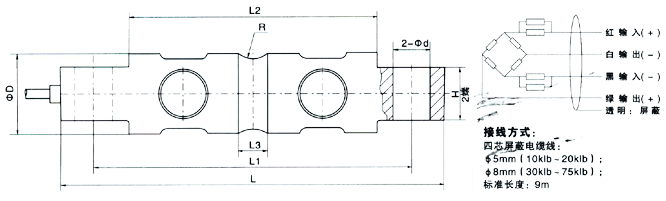

外形尺寸mm(inch)
| 量程 | L | L1 | L2 | L3 | D | d | H | R |
| 10 | 206.2 (8.12) | 174.6 (6.88) | 133.1 (5.24) | 15.7 (0.62) | φ43.2 (1.7) | φ16.7 (0.66) | 28.4 (1.12) | R12.7 (0.5) |
| 20 | 206.2 (8.12) | 174.6 (6.88) | 133.1 (5.24) | 21.6 (0.84) | φ49.5 (1.95) | φ16.7 (0.66) | 28.4 (1.12) | R12.7 (0.5) |
| 30～75 | 260.4 (10.25) | 215.9 (8.5) | 165.1 (6.5) | 25.4 (1.0) | φ76.2 (3.0) | φ26.9 (1.06) | 60.2 (2.37) | R25.4 (1.0) |
