HM8C型稱重傳感器可滿足0.5t～5t量程范圍內的測量。
合金鋼材料，全密封焊接，防油、防水、耐腐蝕，可適用于各種環境。
單剪切梁結構設計，安裝使用方便靈活。適用于電子平臺秤、料斗秤等各類電子稱重設備。
安全防爆型產品，可用于惡劣環境及危險性場合。
特 性
量程：0.5t～5t
高精度
合金鋼材料
體積小巧，外型美觀
技術指標
| 額定載荷 | t | 0. 5/1/1.5/2/2.5/3/5 | ||||
| 精度 | C1 | C2 | C3 | A5M | B10M | |
| 最大檢定分度數 | n max | 1000 | 2000 | 3000 | 5000 | 10000 |
最小檢定分度值 | v min | Emax/3000 | Emax/5000 | E max/10000 | Emax/15000 | Emax/10000 |
| 綜合誤差 | (%FS) | ≤±0.050 | ≤±0.030 | ≤±0.020 | ≤±0.026 | ≤±0.050 |
| 蠕變 | (%FS/30min) | ≤±0.038 | ≤±0.024 | ≤±0.016 | ≤±0.017 | ≤±0.040 |
| 溫度對輸出靈敏度的影響 | (%FS/10℃) | ≤±0.028 | ≤±0.017 | ≤±0.011 | ≤±0.013 | ≤±0.040 |
| 溫度對零點輸出的影響 | (%FS/10℃) | ≤±0.047 | ≤±0.023 | ≤±0.015 | ≤±0.014 | ≤±0.020 |
| 輸出靈敏度 | (mv/v) | 2.0±0.004 | ||||
| 輸入阻抗 | (Ω) | 350±3.5 | ||||
| 輸出阻抗 | (Ω) | 351±2 | ||||
| 絕緣阻抗 | (MΩ) | ≥5000(50VDC) | ||||
| 零點輸出 | (%FS) | 1.5 | ||||
| 溫度補償范圍 | (℃) | -10～+40 | ||||
| 允許使用溫度范圍 | (℃) | -35～+70 | ||||
| 推薦激勵電壓 | (V) | 5～12(DC) | ||||
| 最大激勵電壓 | (V) | 18(DC) | ||||
| 安全過載范圍 | (%FS) | 150 | ||||
| 極限過載范圍 | (%FS) | 300 | ||||

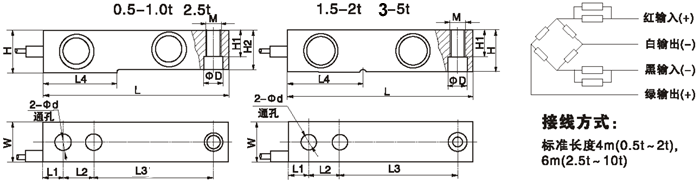

外形尺寸mm(inch)
| 量程(t) | L | L1 | L2 | L3 | L4 |
| 0.5 | 130 (5.12) | 15.8 (0.62) | 25.4 (1.0) | 76.2 (3.0) | 53.7 (2.11) |
| 1.0 | 130 (5.12) | 15.8 (0.62) | 25.4 (1.0) | 76.2 (3.0) | 53.7 (2.11) |
| 1.5～2 | 130 (5.12) | 15.8 (0.62) | 25.4 (1.0) | 76.2 (3.0) | 54.2 (2.13) |
| 2.5 | 171.5 (6.75) | 19.1 (0.75) | 38.1 (1.5) | 95.3 (3.45) | 76.2 (3.0) |
| 3～5 | 171.5 (6.75) | 19.1 (0.75) | 38.1 (1.5) | 95.3 (3.45) | 77.2 (3.04) |
| 量程(t) | H | H1 | H2 | W | D | d | M |
| 0.5 | 31.8 (1.25) | 15.8 (0.62) | 26 1.02 | 31.8 (1.25) | 13.5 (0.53) | 13.5 (0.53) | M12 |
| 1.0 | 31.8 (1.25) | 15.8 (0.62) | 28 (1.1) | 31.8 (1.25) | 13.5 (0.53) | 13.5 (0.53) | M12 |
| 1.5～2 | 31.8 (1.25) | 15.8 (0.62) | / | 31.8 (1.25) | 13.5 (0.53) | 13.5 (0.53) | M12 |
| 2.5 | 38.1 (1.5) | 18.8 (0.74) | 34 1.34 | 38.1 (1.5) | 19.8 (0.78) | 19.8 (0.78) | M18×1.5 |
| 3～5 | 38.1 (1.5) | 18.8 (0.74) | / | 38.1 (1.5) | 19.8 (0.78) | 19.8 (0.78) | M18×1.5 |
