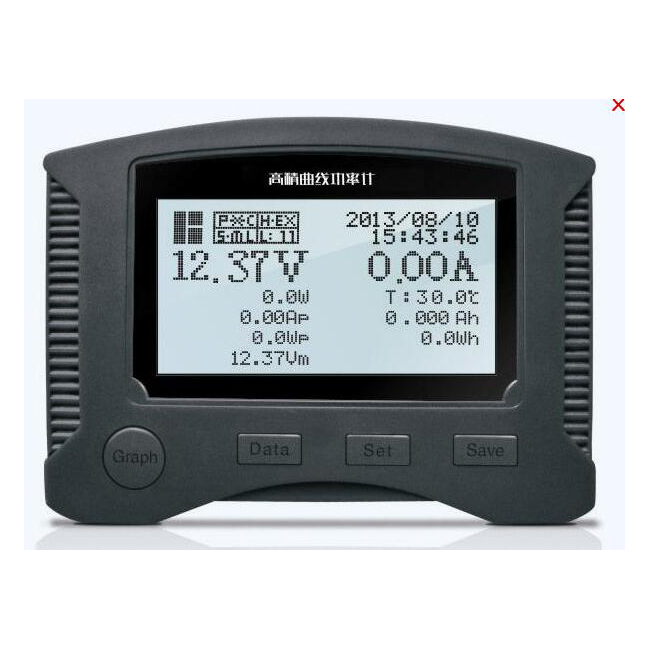

LH-860曲線記錄儀線記錄儀
本產品用于曲線數據的連續采集和記錄，可以連續記錄直流電路負載的工作電壓、電流、功率的及時數據和最值，還可以采集電容量、電能以及溫度，顯示日期和時間數據，可以在無人值守的情況下測量負載產品工作時的各項指標并且記錄，為產品性能分析提供可靠數據
使用說明
1. 供電方式：
1> 紅黑線輸入接電源，供電大于4.5V即可工作
2> 數據總線接口供電，
3> 同時接電源，供電自動切換
2. 電流雙向測試
1> 電流從紅黑線輸入端流入，電流顯示為正
2> 電流從紅黑線輸出端流入，電流顯示為負
3> 霍爾電流根據電流方向不同，同樣顯示正負電流
3. 曲線存儲顯示
1> 啟動存儲后，開始存儲電壓、電流、功率數據，在曲線顯示界面可以顯示當前的曲線，
2> 數據界面顯示當前的存儲的時間，具有唯一標識
3> 在曲線顯示界面，顯示存儲的曲線，并可切換顯示電壓、電流、功率曲線
4. 溫度測試
1> 在不接外部溫度傳感器的時候，顯示的是內部溫度
2> 接上外部溫度傳感器，顯示外部溫度
5. 數據設置
1> 背光設置，共三種模式 –開、關、自動
2> 電流選擇設置，可以設置霍爾電流和內部電流
3> 顯示設置，可以設置為顯示界面開與關（此功能暫未實現）
4> 條件存儲條件設置，電壓條件、電流條件、功率條件，只有條件都滿足的情況下才開始存儲，否則存儲為0
5> 時間設置，可以設置當前的實時時間
6> 設置完畢后，按保存鍵保存數據并返回
性能參數
輸入電壓：0 – 150V 直流
內部電流：0 –±150A直流
外部電流：0 –±200A直流
采樣頻率：2次/秒
存儲容量：可存儲864小時數據，最多存儲12條，
電壓測試: 輸入30V，誤差0.02V
內部電流測試：
小電流：輸入150mA 電流顯示：0.13 -- 0.17A
大電流：輸入5A 電流顯示：4.98 -- 5.02A
外接霍爾元件電流測試：
大電流：輸入5A 電流顯示：4.5 – 5.5A
