性能特點
★ 系統可以用于單抗、分泌型疫苗或藥物蛋白試驗或生產而進行貼壁細胞培養
★ 深層微泡直接通氣，傳氧效果好，滿足高密度細胞培養要求
★ 通氣和細胞不直接接觸，減少氣泡對細胞的傷害 ★ 固流床培養體系，培養細胞處于相對靜止狀態，使困難的高密度細胞培養變成簡單、易行
★ 采用夾套和罐內雙溫度PID控制,控溫穩定，精度高 ★ 深層通氣采用特殊的硬件和軟件控制相結合，有效防止液體逆流
★ 在位滅菌加樣/取樣閥組，保證操作安全、可靠，方便
★ 進氣/尾氣過濾器滅菌可獨立進行，滿足培養過程中更換過濾器
★ CO2/O2/AIR流量采用熱質流控制儀，實現氣體流量的反饋自動控制
★ 溶解氧控制可以采用AIR/O2或AIR/O2/N2模式，溶氧控制采用獨有的PID 控制邏輯，控制穩定、準確
★ PH控制采用時間判斷，可以避免CO2和堿的相互對加 ★ 蠕動泵控制接口化，采用外接移動蠕動泵，方便更換
★ 管道、框架采用開放式設計，使用、維修方便
★ 管道采用3A標準，符合GMP和BPE 要求 ★ 罐內攪拌槳連接密封無死角，易于清洗
★ 管道施工在潔凈廠房內施工，保證焊接質量 ★ 物料進口和罐底閥均可單獨滅菌
★ 所有和罐體內相同管道、三通接口滿足3D要求
★ 底攪拌磁力驅動 ★ 控制系統采用PLC 控制
★ 伺服電機，扭力大，工作穩定可靠
★ 軟件功能強大，進行參數設定、顯示控制、檢測參數、曲線分析、存儲、輸出打印等功能。
★ 系統采用電子簽名，符合GMP審核要求

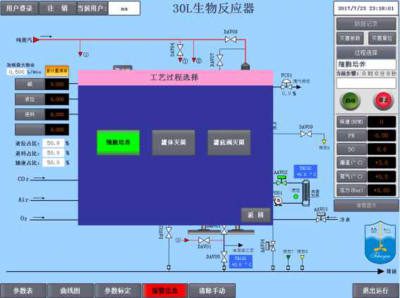

控制系統
控制系統采用PLC 控制器，界面操作簡單，在主控制界面可以點擊任 何參數進行設置和啟動/停止，用戶管理分兩級，保證系統參數不被隨意修 改。在主界面上，可以對任何的閥門或儀表進行點擊控制，在自動和手動 之間進行切換。
☆ 儀表/閥門的控制方式：均可在主控制界面選擇 手動控制方式---可 以手動開關控制閥門或儀表；或 自動控制方式：可以選擇PID控制
☆ 溶解氧控制：溶氧可以選擇AIR/O2或AIR/O2/N2等進行控制 ☆ 溶氧控制采用各個控制件獨立的PID控制器，可以靈活組態選擇， 滿足懸浮、微載體、片狀載體等不同培養方式的控氧要求
☆ 溶氧的運算方式采用自有的PID步進邏輯和通用的PID控制邏輯相 結合，溶氧控制穩定，誤差在±2%以內，為細胞的培養提供穩定生長 環境 ☆ PH控制：PH可以選擇加酸或加堿來控制
☆ 稱重功能：客戶可以根據需要選擇稱重補料控制 ☆ 數據處理功能：能顯示、分析所有參數的趨勢曲線、存儲、顯示、 分析所有參數的歷史曲線
☆ 參數校正功能：可便捷的通過參數標定界面對各種參數進行校正 ☆ 多用戶保護功能：多級用戶管理，可設置密碼，無授權人無法修改 參數
☆ 過程中自動控制：pH、溫度、攪拌、消泡、補料、DO，啟動采用 一鍵啟動功能 ☆ PH/DO/轉速可以實現分段控制，滿足不同培養要求
☆ 任何功能的手動和自動，手動控制優先于自動，可以滿足特定的控 制功能要求 ☆ 電子簽名功能，滿足GPMP要
技術參數

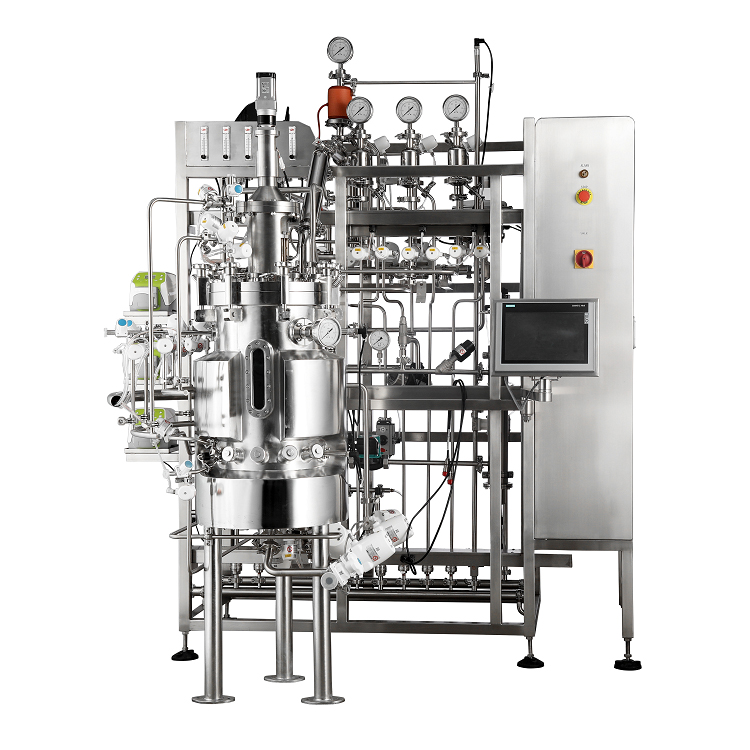

QC Pro-40/75/150L
罐體 | 總體積 | 40L | 75L | 150L |
工作體積 | 30L | 50L | 120L | |
徑高比 | 1:1.2 | 1:1.2 | 1:1.2 | |
材料 | 316L SS | |||
拋光度 | 內:0.2～0.4μm；外：0.8μm | |||
制造標準 | ASME、PED、GB D1/D2、ISO9001：2000 | |||
材質316L不銹鋼，夾套304不銹鋼 與物料接觸表面拋光精度Ra≤0.4 設計壓力：0.3MPa,工作壓力：0.25MPa 接口配置：安全視鏡燈，側視鏡，視窗，補料閥組接口，泡沫傳感器接口，壓力傳感器接口，在位取樣口，進氣口，底閥，接種閥組接口，加堿接口，安全爆破片 | ||||
攪拌 | 方式 | 底攪拌磁力驅動，PID控制 | ||
攪拌速度 | 25～250rpm，±1rpm | |||
顯示 | 數顯，±1rpm | |||
攪拌槳 | 固流床（籃式攪拌槳） | |||
檢測探頭 | PH | 2～12，PID控制，精度：±0.1，與堿、CO2聯動 | ||
DO | 0～200%，PID控制，精度：±1%，與O2、Air聯動 | |||
液位 | 不銹鋼探頭，PID控制 | |||
溫度 | Pt100，PID控制，數顯，±0.1℃ | |||
氣體控制 | 流量測定 | 熱質流質量流量控制器 | ||
氣體 | 四氣體控制系統（N2，O2，CO2，Air），電磁閥控制 | |||
進氣過濾器 | 0.2μ，聚四氟乙烯 | |||
尾氣過濾器 | 0.2μ，聚四氟乙烯 | |||
尾氣冷凝器 | 316L不銹鋼 | |||
壓力調節 | 壓力自動調節系統，包含壓力傳感器和調節閥 | |||
液體流加 | 二蠕動泵 | 流量進行累加；變速泵：根據控制要求自動調整轉速從而控制流量 | ||
溫度 | 控制方式 | PID，自動滅菌；培養過程中溫度控制由外置加熱器和冷卻水在控制系統的控制下完成 | ||
控溫精度： | 顯示精度：0.1℃，控制精度：±0.1℃ | |||
控溫范圍： | 冷卻水溫以上5℃～65℃ | |||
控制系統 | 工業用可編程邏輯控制器 | |||
配置選項 | 稱重、罐蓋自動提升 | |||
電壓/功率 | AC380V三相五線，15Kw | |||
水、氣、汽要求 | 冷卻水壓力：0.15MPa 冷卻水溫度：不高于30℃ 輸入空氣壓力： 0.2MPa（須經干燥、預過濾） 輸入蒸汽壓力：0.18MPa（必須經過預過濾） | |||
