優點
快速、溫和干燥
通過大面積導熱板實現最優化的熱傳導
借助經過檢測的安全方案，實現安全工作
也可以選擇帶真空泵和泵室的模塊化完整系統進行訂購
重要特性
溫度范圍：環境溫度 + 9 °C ~ + 220 °C
控制器可數字化顯示壓力和溫度
受程序控制的干燥監控裝置，可在過程結束時自動通風
通過 USB 可讀取內部數據記錄器、開放格式的測量值

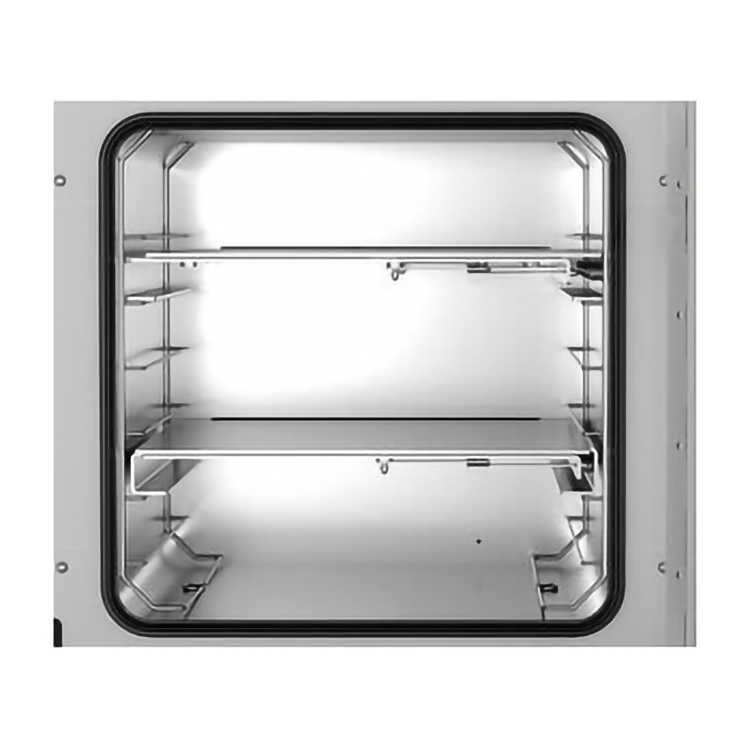

1個鋁制擴展架，可定制定位
惰性氣體接口
DN 16接入口——用于接入外部測量裝置
帶有彈簧片的防沖擊安全玻璃面板

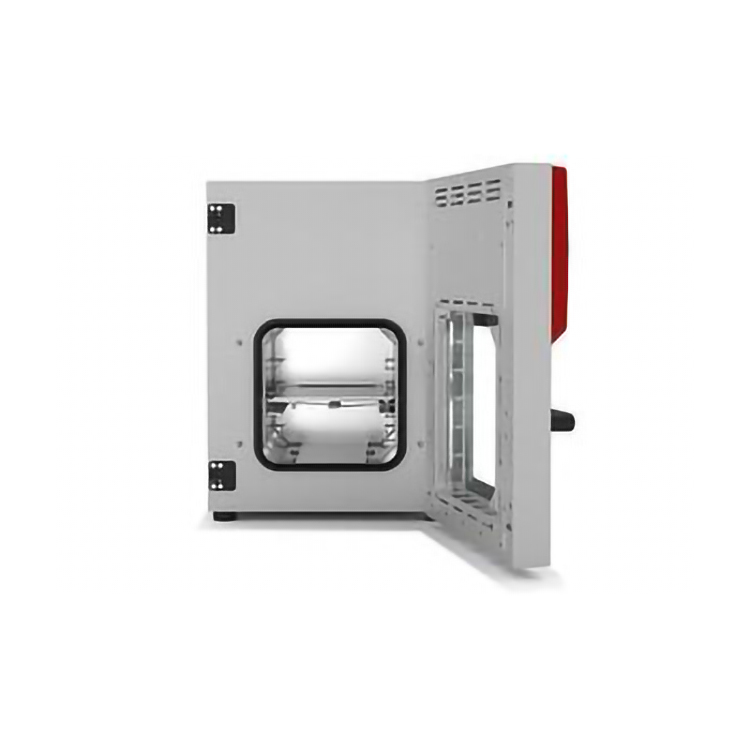

可選配內部照明裝置的大型觀察窗
計算機接口：以太網
2 個開關輸出 24 V DC（最大 0.4 A）
可選設備
觸摸屏控制器——最重要工藝參數的圖形顯示
擱架——根據具體測試要求，選擇鋁制或不銹鋼擱架
壓力和溫度信號的模擬輸出端——用于外部監測和工藝參數評估，可選擇集成到現場系統中
通用通風——選擇使用空氣或惰性氣體的不同通風方式
DN 40接入口——用于接入外部測量裝置
多功能管理軟件APT-COM——管理、采集和記錄設備參數
服務——全面的服務，可確保設備正常運行
技術數據
| 名稱 | VD056-230V1 | VD056UL-120V1 |
| 選購型號 | 標準 | 標準 |
| 物品編碼 | 9630-0002 | 9630-0006 |
| 一般數據 | ||
| Serie | VD | VD |
| 溫度性能數據 | ||
| 加熱時間 到 100 °C [min] | 80 | 80 |
| 溫度偏差 在 100 °C [± K] | 1.2 | 1.2 |
| 溫度波動度 [± K] | 0.1 | 0.1 |
| 溫度范圍 超過室內溫度 +10 °C 至 [°C] | 220 | 220 |
| 溫度范圍 超過室內溫度 +9 °C 至 [°C] | 220 | 220 |
| 真空數據 | ||
| 泄漏率 [bar/h] | 0.01 | 0.01 |
| 電氣數據 | ||
| 電源頻率 [Hz] | 50/60 | 50/60 |
| 相位（額定電壓） | 1~ | 1~ |
| 設備保險裝置 [A] | 8 | 16 |
| 額定功率 [kW] | 1.4 | 1.4 |
| 額定電壓 [V] | 200…230 | 100…120 |
| 連接件 | ||
| 帶小法蘭的測試孔 [DN mm] | 16 | 16 |
| 帶小法蘭的真空接口 [DN mm] | 16 | 16 |
| 用于過壓密封結構的壓縮空氣接口 [NW] | 5 | 5 |
| 空氣/惰性氣體通用接口，帶流量限制器 (RP*)3/8 | 3/8 | 3/8 |
| 不包括加裝件和連接件的外殼尺寸 | ||
| 凈寬度 [mm] | 638 | 638 |
| 凈深度 [mm] | 461 | 461 |
| 凈高度 [mm] | 815 | 815 |
| 內部尺寸 | ||
| 寬度 [mm] | 400 | 400 |
| 深度 [mm] | 343 | 343 |
| 高度 [mm] | 400 | 400 |
| 測量 | ||
| 內部容積 [L] | 55 | 55 |
| 壁距 側面 [mm] | 70 | 70 |
| 壁距 后部 [mm] | 100 | 100 |
| 最大總負載 [kg] | 60 | 60 |
| 每個隔板的最大負載 [kg] | 20 | 20 |
| 觀察窗寬度 [mm] | 420 | 420 |
| 觀察窗高度 [mm] | 420 | 420 |
| 設備凈重（空載） [kg] | 95 | 101 |
| 門的數量 | ||
| 外門 | 1 | 1 |
| 與環境相關的數據 | ||
| 聲壓等級 [dB(A)] | 40 | 40 |
| 固件 | ||
| 隔板數量（小時/最大） | 1/5 | 1/5 |
選購件與配件，針對 VD 56
| 名稱 | 描述 | 物品編碼 |
| WLAN 套件 | 該套件包含一個客戶端橋接器。BINDER 設備可通過以太網接口與 APT-COM4、LIMS 或客戶專用軟件進行無線連接。這是當設備安放地點無現場以太網時的一種替代解決方案。此套件必須由客戶 IT 部門在安全的網絡中進行安裝和配置。 | 8500-0164 |
| 中性清洗劑 | 濃縮，用于溫和地去除污物殘留；填充量 1 kg | 1002-0016 |
| 內部照明 | 門左右兩側的 LED 燈帶 | 8612-0005 |
| 壓力校準證書 | 一個指定值的壓力顯示校準，含證書 | 8012-0440 |
| 帶 VAP 1真空泵的泵柜 | 用于放置真空泵的泵柜，帶可切換電源的插座?；瘜W(xué)隔膜泵，額定抽吸能力為 2.0 m3/h，最終壓力 7 mbar 可選型號 230 V / 50-60 Hz | 8012-1959 |
用于放置真空泵的泵柜，帶可切換電源的插座?；瘜W(xué)隔膜泵，額定抽吸能力為 2.0 m3/h，最終壓力 7 mbar 可選型號 120 V / 50-60 Hz | 8012-1962 | |
| 帶 VAP 2真空泵的泵柜 | 用于放置真空泵的泵柜，帶可切換電源的插座。化學隔膜泵，額定抽吸能力為 4.0 m3/h，最終壓力 1,8 mbar 可選型號 120 V / 50-60 Hz | 8012-1968 |
用于放置真空泵的泵柜，帶可切換電源的插座。化學隔膜泵，額定抽吸能力為 4.0 m3/h，最終壓力 1,8 mbar 可選型號 230 V / 50-60 Hz | 8012-1965 | |
| 擴展支架 | 鋁 | 8009-1030 |
| 不銹鋼 | 8009-1092 | |
| 不銹鋼擴展支架，代替標準鋁擴展支架，含校準 | 8612-0012 | |
| 校準證書擴展 | 針對溫度，用于在有效空間中心針對其他檢測溫度增加測量 | 8012-1127 |
| 樣品溫度測量 | 借助靈活的 Pt 100 傳感器和樣品溫度顯示 | 8612-0006 |
| 模擬輸出 4-20 mA | 針對溫度值（輸出不可調） | 8612-0004 |
| 溫度校準證書 | 針對在指定的檢測溫度下在有效空間中心的測量 | 8012-1145 |
| 含證書的空間溫度測量，在指定的檢測溫度下的 9 個測量點 | 8012-0916 | |
| 含證書的空間溫度測量，在指定的檢測溫度下的 15-18 個測量點 | 8012-0919 | |
| 真空泵 VAP 1 | 化學隔膜泵，額定抽吸能力為 2.0 m3/h，最終壓力 7 mbar 可選型號 230 V / 50-60 Hz | 5013-0217 |
化學隔膜泵，額定抽吸能力為 2.0 m3/h，最終壓力 7 mbar 可選型號 120 V / 50-60 Hz | 5013-0223 | |
| 真空泵 VAP 2 | 化學隔膜泵，額定抽吸能力為 4.0 m3/h，最終壓力 1,8 mbar 可選型號 230 V / 50-60 Hz | 5013-0218 |
化學隔膜泵，額定抽吸能力為 4.0 m3/h，最終壓力 1,8 mbar 可選型號 120 V / 50-60 Hz | 5013-0219 | |
| 真空泵接口套件 | 用于真空泵 VAP1、VAP2；由鋁質夾緊圈、通用定心環、帶橡膠軟管軟管嘴 (2.5 m) 和 2 個軟管箍的小法蘭組成 | 8012-1995 |
| 觸摸屏控制器 | 大屏幕，操作直觀，同時顯示關鍵性工藝參數的實際值和設定值。此外，也可以對工藝參數進行基于時間的圖形評估。 | 8612-0015 |
| 認證資料 | IQ/OQ 文件 - 針對由客戶進行的驗證的輔助資料，由下列內容組成：IQ/OQ 檢查表，包括校準說明書和完整的設備文檔；參數：根據不同的設備，含有溫度、CO?、O?、壓力等參數。 數字版采用 PDF 格式 | 7057-0001 |
IQ/OQ/PQ 文件 - 針對由客戶進行的驗證的輔助資料，根據客戶要求，為認證文件夾 IQ/OQ 擴展章節 PQ；參數：根據不同的設備，含有溫度、CO?、O? 或壓力等參數。 數字版采用 PDF 格式 | 7057-0005 | |
IQ/OQ/PQ 文件 - 針對由客戶進行的驗證的輔助資料，根據客戶要求，為認證文件夾 IQ/OQ 擴展章節 PQ；參數：根據不同的設備，含有溫度、CO?、O? 或壓力等參數。 打印版保存在文件夾中 | 7007-0005 | |
IQ/OQ 文件 - 針對由客戶進行的驗證的輔助資料，由下列內容組成：IQ/OQ 檢查表，包括校準說明書和完整的設備文檔；參數：根據不同的設備，含有溫度、CO?、O?、壓力等參數。 打印版保存在文件夾中 | 7007-0001 | |
| 通用接入口 | 額外的DN40帶小法蘭通用接入孔額外的通用接入孔，小法蘭 DN 40 帶盲法蘭，用于在腔室內對傳感器或電源線進行定位。 | 8612-0003 |
