不銹鋼材料（B9D）;合金鋼材料，鍍鎳(H9D);雙剪梁結構，膠密，壓向承載。
防護等級IP67
適用于電子汽車衡、軌道衡、料斗秤及各類電子稱重設備。
推薦選擇型號：
| xxklb | C3 | B9D-C3-xxk-9B |
| xxklb | C3/C4/C5/A5M/B10M | H9D-xx-xxk-9B |
| 1.8t-7.5t(4klb-15klb)通過德國PTB C4級認證 9t-35t(19.8klb-70klb)通過德國PTB C5級認證 20klb-75klb通過NTEP A5M/B10M級認證 | ||
技術指標
| 額定載荷 | t | 1/1.5/2/2.5/4/5/10/15/20/25/35/50/75 | |||
| 精度 | C3 | C4 | A5M | B10M | |
| 認證 | OIML R60 C4 | III 5000多只 | III 10000多只 | ||
| 最大檢定分度數 | n max | 3000 | 4000 | 5000 | 10000 |
| 最小檢定分度值 | v min | Emax/10000 | Emax/14000 | Emax/15000 | Emax/10000 |
| 綜合誤差 | (%FS) | ≤±0.020 | ≤±0.018 | ≤±0.026 | ≤±0.050 |
| 蠕變 | (%FS/30min) | ≤±0.016 | ≤±0.012 | ≤±0.017 | ≤±0.040 |
| 溫度對輸出靈敏度的影響 | (%FS/10℃) | ≤±0.011 | ≤±0.009 | ≤±0.013 | ≤±0.040 |
| 溫度對零點輸出的影響 | (%FS/10℃) | ≤±0.015 | ≤±0.010 | ≤±0.014 | ≤±0.020 |
| 輸出靈敏度 | (mv/v) | 3.0±0.008 | |||
| 輸入阻抗 | (Ω) | 700±7 | |||
| 輸出阻抗 | (Ω) | 703±4 | |||
| 絕緣阻抗 | (MΩ) | ≥5000(50VDC) | |||
| 零點輸出 | (%FS) | ≤±1.0 | |||
| 溫度補償范圍 | (℃) | -10～+40 | |||
| 允許使用溫度范圍 | (℃) | -35～+70 | |||
| 推薦激勵電壓 | (V) | 5～12(DC) | |||
| 最大激勵電壓 | (V) | 18(DC) | |||
| 安全過載范圍 | (%FS) | 150 | |||
| 極限過載范圍 | (%FS) | 300 | |||
| ATEX等級（可選） | II 1G Ex ia II 1C T4 II 1D Ex iaD20 T73℃ II 3G Ex nL II C T4 | ||||
| 注：B9D無OIML/NTEP認證. | |||||

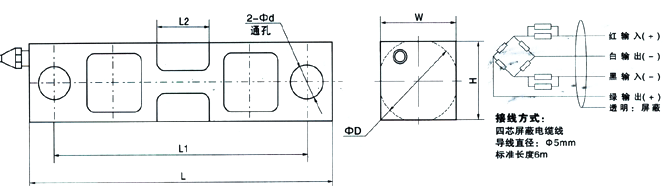

外形尺寸mm(inch)
| 量程(Klb) | L | L1 | L2 | D | d | H | W |
| 1～5 | 190.5(7.5） | 158.75(6.25) | 30.48(1.2) | 31.5(1.24) | 12.7(0.5) | 31(1.22) | 31(1.22) |
| 10～35 | 222.25(8.75) | 190.5(7.5) | 41.15(1.62) | 50.8(2.0) | 20.6(0.81) | 49.2(1.94) | 36.5(1.44) |
| 50～75 | 342.9(13.5) | 292.1(11.5) | 82.55(3.25) | 76(2.99) | 33.3(1.31) | 74.7(2.94) | 62(2.44) |
