H8C型稱重傳感器可滿足1Kb～20Klb;0.5t～10t量程范圍內多種精度等級的測量。
合金鋼材料，內部灌膠密封，防油、防水、耐腐蝕，可適用于各種環境。
單剪切梁結構設計，安裝使用方便靈活。
適用于電子平臺秤、料斗秤等各類電子稱重設備。
安全防爆型產品，可用于惡劣環境及危險性場合。
特 性
量程：1Kb～20Klb;0.5t～10t
高精度
合金鋼材料
體積小巧，外型美觀
技術指標
| 額定載荷 | t | 0. 5/1/1.5/2/2.5/3/5/10 | |||||
| Klb | 1/1.5/2/2.5/3/4/5/7.5/10/20 | ||||||
| 精度 | C2 | C3 | C4 | C5 | A5M | ||
| 認證 | OIML R60 C3 | OIML R60 C4 | OIML R60 C5 | III 5000 多只 | IIIL 10000 多只 | ||
| 最大檢定分度數 | n max | 2000 | 3000 | 4000 | 5000 | 5000 | 10000 |
| 最小檢定分度值 | v min | Emax/5000 | Emax/10000 | Emax/14000 | Emax/18000 | Emax/15000 | Emax/10000 |
| 綜合誤差 | (%FS) | ≤±0.030 | ≤±0.020 | ≤±0.018 | ≤±0.010 | ≤±0.026 | ≤±0.050 |
| 蠕變 | (%FS/30min) | ≤±0.024 | ≤±0.016 | ≤±0.012 | ≤±0.010 | ≤±0.017 | ≤±0.040 |
| 溫度對輸出靈敏度的影響 | (%FS/10℃) | ≤±0.017 | ≤±0.011 | ≤±0.009 | ≤±0.008 | ≤±0.013 | |
| 溫度對零點輸出的影響 | (%FS/10℃) | ≤±0.023 | ≤±0.015 | ≤±0.010 | ≤±0.007 | ≤±0.014 | ≤±0.020 |
| 輸出靈敏度 | (mv/v) | 3.0±0.003 2.0±0.002 | |||||
| 輸入阻抗 | (Ω) | 350±3.5 | |||||
| 輸出阻抗 | (Ω) | 351±2 | |||||
| 絕緣阻抗 | (MΩ) | ≥5000(100VDC) | |||||
| 零點輸出 | (%FS) | ±1.0 | |||||
| 溫度補償范圍 | (℃) | -10～+40 | |||||
| 允許使用溫度范圍 | (℃) | -35～+70 | |||||
| 推薦激勵電壓 | (V) | 5～12(DC) | |||||
| 最大激勵電壓 | (V) | 18(DC) | |||||
| 安全過載范圍 | (%FS) | 150 | |||||
| 極限過載范圍 | (%FS) | 300 | |||||

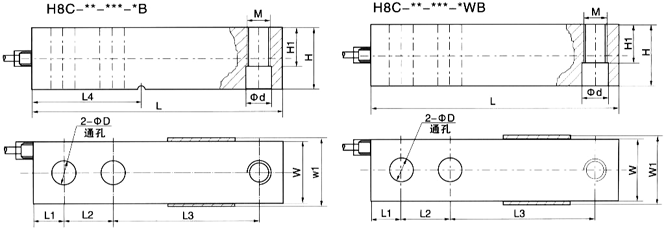

外形尺寸mm(inch)
| 量程 | L | L1 | L2 | L3 | L4 | H | H1 |
| 1t-2t | 130 (5.12) | 15.8 (0.62) | 25.4 (1.0) | 76.2 (3.0) | 54.2 (2.13) | 31.8 (1.25) | 15.8 (0.62) |
| 1K-4K | 130 (5.12) | 15.8 (0.62) | 25.4 (1.0) | 76.2 (3.0) | 54.2 (2.13) | 31.8 (1.25) | 15.8 (0.62) |
| 5KSE | 130 (5.12) | 15.8 (0.62) | 25.4 (1.0) | 76.2 (3.0) | 54.2 (2.13) | 31.8 (1.25) | 15.8 (0.62) |
| 2.5～5t | 171.5 (6.75) | 19.1 (0.75) | 38.1 (1.5) | 95.3 (3.75) | 77.2 (3.04) | 38.1 (1.5) | 18.8 (0.74) |
| 5K～10K | 171.5 (6.75) | 19.1 (0.75) | 38.1 (1.5) | 95.3 (3.75) | 77.2 (3.04) | 38.1 (1.5) | 18.8 (0.74) |
| 10t | 222.3 (8.75) | 25.4 (1.0) | 50.8 (2.0) | 120.7 (4.75) | 101.6 (4) | 50.8 (2.0) | 25.4 (1.0) |
| 20K | 222.3 (8.75) | 25.4 (1.0) | 50.8 (2.0) | 120.7 (4.75) | 101.6 (4) | 50.8 (2.0) | 25.4 (1.0) |
| 量程 | W | W1 | D | d | M |
| 1t-2t | 31.8 (1.25) | 34 (1.34) | 13.5 (0.53) | 13.5 (0.53) | M12×1.75 |
| 1K-4K | 31.8 (1.25) | 34 (1.34) | 13.5 (0.53) | 13.5 (0.53) | 11/2－20UNF |
| 5KSE | 31.8 (1.25) | 34 (1.34) | 13.5 (0.53) | 13.5 (0.53) | 1/2－21UNF |
2.5～5t | 38.1 (1.5) | 40 (1.57) | 19.8 (0.78) | 19.8 (0.78) | M18×1.5 |
| 5K～10K | 38.1 (1.5) | 40 (1.57) | 19.8 (0.78) | 19.8 (0.78) | 3/4－16UNF |
| 10t | 50.8 (2.0) | 52.4 (2.06) | 26.9 (1.06) | 26 (1.02) | M24×2 |
| 20K | 50.8 (2.0) | 52.4 (2.06) | 26.9 (1.06) | 26 (1.02) | 1－12UNF |

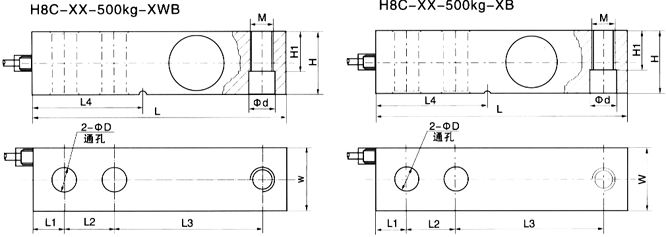

| 量程 | L | L1 | L2 | L3 | L4 | H | H1 |
| 500kg | 130 (5.12) | 15.8 (0.62) | 25.4 (1.0) | 76.2 (3.0) | 54.2 (2.13) | 31.8 (1.25) | 15.8 (0.62) |
| 量程 | W | W1 | D | d | M |
| 500kg | 31.8 (1.25) | 34 (1.34) | 13.5 (0.53) | 13.5 (0.53) | M12×1.75 |
系統示意圖
